LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

Section JF -- Brakes -- Pedals (S2 and S2 Fedeeral)

Lotus Europa Central -- Tech Specifications -- S1/S2 Parts Home -- Manuals Home -- Feedback
Click here to open a new window containing a searchable PDF copy. (100K)


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference

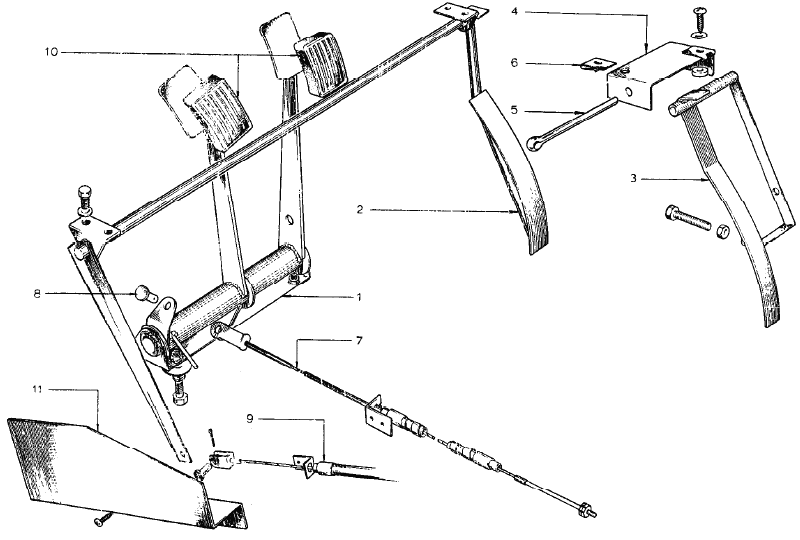

1 054J0707          Replaced by A054J0707
1 A054J0707  1 1      +Pedal Assembly
1 054J0708  1 1     + Pedal Assembly
1 XUFS0406  4 4       Screw - Pedal Mounting
1 L04W0000  4 4       Washer - Pedal Mounting
1 A04W1606  4 4       Washer - Pedal Mounting
2 A054S0708  1      + Throttle Pedal
2 XUFS0310  4      + Screw - Throttle Pedal Mounting
2 A03W0806  4      + Washer - Throttle Pedal Mounting
3 054S0722  1 1      +Throttle Pedal
4 054S0081  1 1      +Mounting Bracket - Throttle Pedal
5 046S6016  1 1      +Pivot Pin - Throttle Pedal Mounting
6 054B6015  2 2      +Nut - Throttle Pedal Mounting
6 PSTS1012  2 2      +Screw - Throttle Pedal Mounting
6 A03W0806  2 2      +Washer - Throttle Pedal Mounting
7 046Q00251 1 1 1      +Clutch Cable
7 046Q00261 1 1 1     + Clutch Cable
8 W00841 1 1 1       Clevis Pin - Clutch Cable to Pedal
8 W00861 1 1 1       Split Pin - Clutch Cable to Pedal
9 054S0702  1 1       Throttle Cable
9 W00841 1 1 1       Clevis Pin - Throttle Cable to Pedal
9 W00861 1 1 1       Split Pin - Throttle Cable to Pedal
10 036J60292 2 2 2       Pedal Rubber  - More Info -
11 054S0121  1      + Cover Plate - Throttle Pedal
11 PSTS0816  3      + Screw - Cover Plate Mounting
11 XUCB0420  1 1      +Screw - Throttle Stop
11 LUCN040F  1 1      +Nut - Throttle Stop
